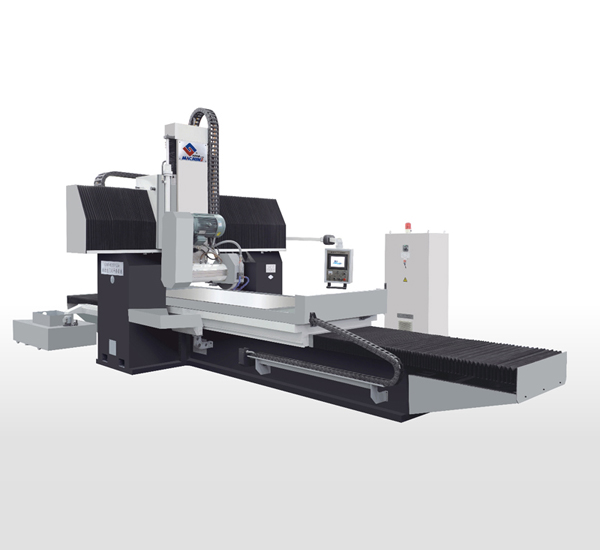

GM-K数控龙门平面磨床

产品分类：桂林桂北

GM-K数控龙门平面磨床产品描述本系列机床适用于机械制造、模具等行业的宽大平面磨削，可磨削钢件、铸铁及有色金属等材料。特点：本机床为龙门式双坐标数控平面磨床，适用于

订购热线：13586902159

GM-K数控龙门平面磨床

产品描述

本系列机床适用于机械制造、模具等行业的宽大平面磨削，可磨削钢件、铸铁及有色金属等材料。
特点：
本机床为龙门式双坐标数控平面磨床，适用于机械加工行业、模具行业。磨削各种大平面工件时，可直接固定在工作台面上或电磁吸盘上，方便实用，维修简单。本机床采用龙门式布局，立柱、横梁及床身组成一个刚性框架结构，床身采用平、V型导轨，工作台导轨面粘贴有聚四氟乙烯软带。本机床磨头主轴采用进口高精度向心推力球轴承或动静压主轴。工作台纵向运动，采用叶片泵液压驱动，可无级调速，工作平稳，噪音小，并配有专门油温控制装置。垂直进给横向移动均为伺服数控，精度可靠。

主要技术规格		单位	GM-K2010A	GM-K22120A	GM-K3010A	GM-K3012A
工作台	工作台台面尺寸 (宽×长)	mm	1000×2000	1200×2200	1000×3000	1200×3000
	最大磨削尺寸 (宽×长×高)	mm	1000×2000×630	1200×2200×630	1000×3000×630	1200×3000×630
	工作台纵向移动量 (液动)	mm	2100	2300	3100	3100
	工作台速度 (无级调速)	m/min	5-25	5-25	5-25	5-25
	工作台T形槽槽数宽度	mm	5 22	5 22	3 18	3 18
	工作台负载量 (含电磁吸盘)	Kg	3200	4280	4800	5800
	电磁吸盘尺寸 (宽×长)	mm	(1000×1000×2)	(1200×1100×2)	(1000×1000)×3	(1200×1100)×3
磨头	砂轮中心至台面面距离	mm	200-880	200-880	200-880	200-880
	磨头最大移动量垂直	mm	680	680	680	680
	磨头横向进给 (无级调速) 连续断续	m/min mm/次	0.8-2.4 3-30	0.8-2.4 3-30	0.8-2.4 3-30	0.8-2.4 3-30
	砂轮尺寸 (外径×宽度×内径)	mm	ф500×75×ф203	ф500×75×ф203	ф500×75×ф203	ф500×75×ф203
	垂直进给手轮最小刻度值	mm mm	0.005	0.005	0.005	0.005
电机功率	磨头电机功率转速	Kw r/min	15 1350	15 1350	15 1350	15 1350
工作精度	加工表面对基面的平行度	mm	1000:0.015	1000:0.015	1000:0.015	1000:0.015
工作精度	工件表面粗糙度	μm	Ra0.63	Ra0.63	Ra0.63	Ra0.63
整机参数	机床外形尺寸 (长×宽×高)	Mm	7000×4200×4100	7000×4200×4100	9000×4200×4100	9000×4200×4200
整机参数	净重	kg	约20000	约21000	约27000	约28000

随机附件
电磁吸盘	1套	砂轮平衡架	1套
砂轮	2件	两用扳手费	1件
砂轮修整器 (不附金刚钻)	1套	地脚螺栓	1套
砂轮卡盘	2副	机床垫铁运输	1套
砂轮平衡心轴	1副	刮屑板	1副
