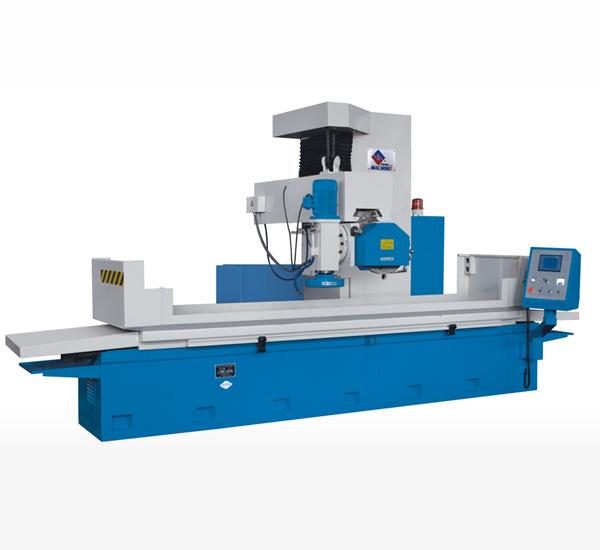

ML7160-GM 程控卧立双磨头磨床

产品分类：桂林桂北

ML7160-GM 程控卧立双磨头磨床产品描述机床采用程控系统，通过小型可编程控制器控制交流伺服电机，实现垂直和横向进给自动控制。能减轻劳动强度，提高工作效率。工作台纵向移动

订购热线：13586902159

ML7160-GM 程控卧立双磨头磨床

产品描述

机床采用程控系统，通过小型可编程控制器控制交流伺服电机，实现垂直和横向进给自动控制。能减轻劳动强度，提高工作效率。
工作台纵向移动为液压传动，采用比例阀无级调速。
工作台导轨粘贴聚四氟乙烯导轨软带，耐磨性好。
磨头垂直与横向进给均采用精密滚珠丝杆，进刀灵敏度高：
卧磨头主轴前端采用内柱外锥形滑动轴承，使用寿命长，维修方便；
立磨头可在垂直面内旋转，采用精密FAG滚动轴承结构．精度高，并可安装多种不同型号砂轮：
配置液压角度砂轮修整器，便于磨削斜导轨时修整砂轮；
采用独立油站，油箱外置，床身热变形小：
本机床运动平稳、性能可靠、操作方便。

	主要技术规格	单位	ML7160×20/16CK-GM	ML7160×30/25CK-GM
工作台	工作台尺寸 (宽×长)	mm	600×2000	600×3000
	卧磨头磨削工件的最大尺寸 (宽×长×高)	mm	600×2000×600	600×3000×600
	立磨头移动最大行程 (宽×长×高)	mm	800×1600×450	800×2500×450
	工作台纵向移动量 (液动)	mm	200-2200	200-3200
	工作台速度 (无级调速)	m/min	3-25	3-25
	工作台T形槽槽数 T形槽宽度	mm	3 22	3 22
	加工工件最大质量 (含电磁吸盘)	kg	1850	2780
	电磁吸盘尺寸 (宽×长)	mm	600×2000	600×3000
磨头	卧轴砂轮中心至台面距离	mm	200-800	200-800
	卧磨头最大移动量 (手动及液动) 横向垂直	mm mm	800 450	800 450
	立磨头最大移动量横向垂直	mm mm	800 500	800 500
	磨头横向进给速度	nVmin	0.2—2.4	0.8—2
	卧轴砂轮尺寸 (外径×宽度×内径)	mm	ф400×50×ф203	ф400×50×ф203
	立轴砂轮尺寸 (外径×宽度×内径) 双斜面55。单面凹	mm	ф300×40×ф102 ф300×40×ф102	ф300×40×ф102 ф300×40×ф102
	砂轮线速度	m/s	≤35	≤35
	磨头快速升降速度	mm/min	800	800
电机功率	油泵流量	Umin	90	140
	设备总容量	KVA	25	30
	卧磨头电动机功率转速	kW r/min	9 1460	9 1460
	升降伺服电动机功率转速	kW r/min	1.5 2000	1.5 2000
	横向伺服电动机功率转速	kW r/min	1 2000	1 2000
	冷却泵流量	Umin	100	100
	冷却泵电动机功率转速	kW r/min	0.25 3000	0.25 3000
整机参数	机床外形尺寸 (长×宽×高)	mm	5260×2700×2200	9000×2325×2600
整机参数	机床净重	kg	约11000	约13500

随机附件
电磁吸盘	1套	砂轮平衡架
砂轮	4件	两用扳手	1副
砂轮修整器 (不附金刚钻)	2套	地脚螺栓	4副
砂轮卡盘	4副	刮屑板	1件
砂轮平衡心轴	2副
