CK6136
参数(Markter) | 型号(Type) | |||
CK/CJK6136 | ||||
加工范围 |
床身上最大回转直径 | Max swing diameter over bed | (mm) | 360 |
滑板上回转直径 | Swing diameter of sliding plate | (mm) | 180 | |
最大工件长度 | Max cutting length | (mm) | 750 | |
导轨宽度 | (mm) | 310 | ||
主轴 Spindle |
主轴转速范围 | Spindle speed range | 200-2500(变频) | |
主轴转速级数 | Spindle speed step | 无级 | ||
主轴孔径 | Spindle bore | (mm) | Φ40 | |
卡盘(Φ200mm) Cluck | 手动 Manual |
标配 |
||
气动 Pneumatic | 特配 | |||
液动 Hyd raulic | 特配 | |||
主电机功率 | Spindle motor power | (kW) | 5.5变频 | |
进给 |
Z轴行程 | Z-axis stroke | (mm) | 800 |
X轴行程 | X-axis stroke | (mm) | 180 | |
快速移动速度X/Z | Rapid moving speed | (m/min) | 6/8伺服 | |
最小输入单位X/Z | X/Z Min input | (mm) | 伺服0.001/步进0.01 | |
驱动电机扭矩X/Z | N.M | 伺服4/6步进12/16 | ||
位置精度 Position Precision |
重复定位精度X/Z | Repeatability accuracy | (ISO) | 0.009/0.01 |
(排)刀架 |
卧式六工位 | Horizontal six-station | 特配 | |
四工位刀架 | Horizontal four-station | 标配 | ||
排刀架 | Tool post | 特配 | ||
车刀刀体尺寸 | Lathe tool dimension | (mm) | 20×20 | |
刀架重复定位精度 | Repelitive position precision | 0.005 | ||
刀架换刀时间 | 2s | |||
尾座 |
尾座套筒行程 | Stroke of tailstock sleeve | 120 | |
尾座套筒直径/锥孔 | Diameter/Hole of taiistock sleeve | Φ60/MT4 | ||
切削工件 |
工件精度 | Workplaces precision | IT6 | |
工件粗糙度 | Wordplaces roughness | Ra0.8 | ||
控制系统 |
广数 | 928TEa,980TB2,980TDb | 标配 | |
凯恩帝 | K100Ti-B、K1000Ti-A | 标配 | ||
瑞远航天 | 2000TA | 标配 | ||
机床尺寸 Dimensions of Too l长×宽×高 (L×W×H) (mm) | 2250×1170×1490 | |||
机床重量 Weight (kg) | 1600(参考重量) |
注:参数如有变更,以实物为准。 Note:If the parameters have any change,please follow up the real product. |
参数(Markter) | 型号(Type) | ||||

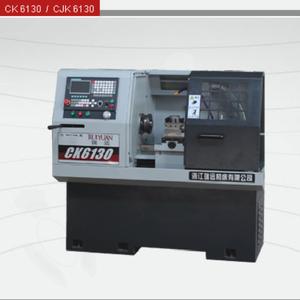

CK6130 | CK6130-I | ||||
加工范围 |
床身上最大回转直径 | Max swing diameter over bed | (mm) | 300 | 300 |
滑板上最大回转直径 | Swing diameter of sliding plate | (mm) | 150 | 100 | |
最大工件长度 | Max cutting length | (mm) | 350 | 350 | |
导轨宽度 | (mm) | 260 | 260 | ||
主轴 |
主轴转速范围 | spindle speed range | (r/min) | 300-3000 | 300-3000 |
主轴转速级数 | spindle speed step | 无级变速 | 无级变速 | ||
主轴孔径 | spindle bore | (mm) | Φ48 | Φ48 | |
卡盘(Φ160mm)Cluck |
手动 Manual |
选配 |
选配 |
||
气动 Pneumatic | 特配 | 特配 | |||
弹簧夹头(mm) | 手动 Manual | 标配 | 标配 | ||
气动 Pneumatic | 特配 | 特配 | |||
主电机功率 | spindle motor power | (kw) | 3(变频) | 3(变频) | |
进给 |
Z轴行程 | Z-axis stroke | (mm) | 400 | 400 |
X轴行程 | X-axis stroke | (mm) | 200 | 300 | |
快速移动速度X/Z | Rapid moving speed | (m/min) | 6/8伺服 | 6/8伺服 | |
最小输入单位X/Z | X/Z Min input | (mm) | 0.001 | 0.001 | |
驱动电机扭矩X/Z | N.M | 4/6(伺服) 8/12(步进) | 4/6(伺服) 8/12(步进) | ||
位置精度 Position Precision |
重复定位精度X/Z | Repeatability accuracy | (ISO) | 0.008/0.01 | 0.008/0.01 |
(排)刀架 |
卧式六工位 | Horizontal six-station | 特配 | 无 | |
四工位刀架 | Horizontal four-station | 标配 | 无 | ||
排刀架 | Tool post | 特配 | 标配 | ||
车刀刀体尺寸 | Lathe tool dimension | (mm) | 20×20 | 20×20 | |
刀架重复定位精度 | Repelitive position precision | 0.005 | |||
刀架换刀时间 | 1.7s | ||||
尾座 |
尾座套筒行程 | Stroke of tailstock sleeve | 100 | 100 | |
尾座套筒直径/锥孔 | Diameter/Hole of taiistock sleeve | Φ50/MT4 | Φ50/MT4 | ||
切削工件
|
工件精度 | Workplaces precision | IT6 | IT6 | |
工件粗糙度 | Wordplaces roughness | Ra0.8 | Ra0.8 | ||
控制系统 |
广数 | 928TEa,980TB2,980TDb | 标配 | 标配 | |
凯恩帝 | K100Ti-B、K1000Ti-A | 标配 | 标配 | ||
瑞远航天 | 2000TA | 标配 | 标配 | ||
机床尺寸 Dimensions of Tool 长×宽×高(L×W×H) (mm) | 1630×935×1410 | 1630×1025×1410 | |||
机床重量 Weight (kg) | 1200(参考重量) | 1200(参考重量) |
注:参数如有变更,以实物为准。 Note:If the parameters have any change,please follow up the real product. |
