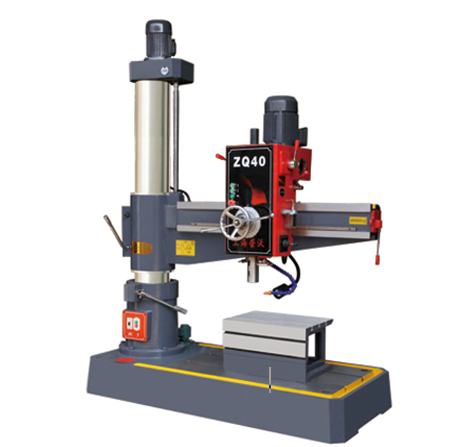

摇臂钻床，也可以称为摇臂钻。摇臂钻是一种孔加工设备，可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。按机床夹紧结构分类，摇臂钻可以分为液压摇臂钻床和机械摇臂钻床在各类钻床中，摇臂钻床操作方便、灵活，适用范围广，具有典型性，特别适用于单件或批量生产带有多孔大型零件的孔加工，是一般机械加工车间常见的机床。
当进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：
（1）摇臂钻床的主运动为主轴的旋转运动
（2）进给运动为主轴的纵向进给
（3）辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
|
主要技术参数 |
单位 |
Z3040×13（双立柱） |
|
最大钻孔大直径 |
mm |
铸铁40/钢材38 |
|
主轴端面至底座工作台距离 |
mm |
140-1100 |
|
主轴中心至立柱母线距离 |
mm |
290-1320 |
|
立柱直径 |
mm |
230 |
|
工作台尺寸 |
mm |
540x380x310 |
|
主轴行程 |
mm |
200 |
|
主轴锥孔 |
莫氏 |
4 |
|
主轴转速 |
r/min |
34-1220 |
|
主轴进级量 |
m/min |
0.10-0.25 |
|
主轴进给量级数 |
|
6级 |
|
主轴转速级数 |
|
12级 |
|
摇臂回转角度 |
° |
360 |
|
主轴允许最大进给抗力 |
N |
12000 |
|
主电机功率 |
KW |
1.5/2.2 |
|
摇臂升降电机功率 |
KW |
1.5 |
|
机床重量 |
Kg |
1800 |
|
机床轮廓尺寸 |
mm |
1700x720x2300 |
