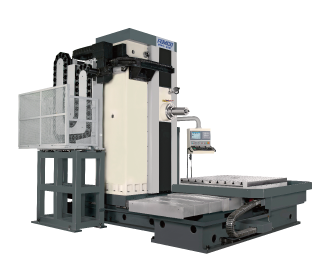

远东镗铣床BMC-110FT4_瑞远机床_浙江瑞远机床_宁波数控机床_宁波数控车床

prevnext

产品分类：远东机械

● 适合于倒角、内外锥度、车牙、内外沟槽及端面加工，可应用于阀体、泵浦外壳大型管接头、发电机壳等加工。 ● 动柱式设计，工作台直接承载于机床底座上，工作负重能力更佳，

订购热线：13586902159

● 适合于倒角、内外锥度、车牙、内外沟槽及端面加工，可应用于阀体、泵浦外壳大型管接头、发电机壳等加工。

● 动柱式设计，工作台直接承载于机床底座上，工作负重能力更佳，不易变形。

● X、Y、Z轴皆以电子尺控制确保定位精度，构成闭合式回路控制系统，采用绝对座标，不需要长距离的原点回归操作，有效缩短非加工时间。

● 六轴(X、Y、Z、W、B、U轴)控制，四轴同动控制。

● 任一角度定位工作台(B轴功能)。

● X轴行程4000mm，Y轴行程2100mm，Z轴行程1500mm，W轴行程500mm。

● 工作台尺寸：宽1440mm X 长1600mm。

● 工作台载重能力8000 kg。

● U轴转速250rpm。

● U轴面盘最大加工直径1050mm。

规格说明
行程	工作台横向行程主轴箱上下行程工作台纵向行程	4000 mm 2100 mm 1500 mm (可选配加大至3000 mm)
工作台	尺寸最大荷重快速进给率	1440 X 1600 mm 8000 kg 1 rpm
主轴	行程(W) 直径锥度刀柄锥度拉紧螺栓铣削主轴直径马达<连续/30分> ; 低速转速高速转速	500 mm Ø 110 mm ISO 50 BT 50 MAS II (MAS I*) 225 mm 22/26kW 10-857 rpm 858-2500 rpm
面盘(U轴)	外径滑台行程最大面削直径转速范围最大切削扭矩滑台快速进给速度(U)	720 mm 230 mm 1050 mm 5-250 rpm 4593 Nm 1500 mm/min
刀具自动交换装置	刀具容量最大刀具直径最大刀长允许最大刀具重量换刀时间	60 / 90 PCS 120 / 250 mm 400 mm 25 kg 13 sec
伺服马达	X轴 Y轴 Z轴 W轴	6 (α40/3000i) kw 7 (α30/3000i) kw 6(α 40/3000i) kw 4 (α22/3000i) kw
控制器	控制轴数同时控制轴数	6 (18iM) 4 (18iM)
快速移动速率	X、Y、Z轴 W轴	12 m/min 4 m/min
外观尺寸	占地面积高机器重量荷电量	7250x9100 mm 4100mm 28000kg 55KVA
各轴向进给率	0-4000 mm/min
电子尺	X/Y/Z
控制系统	FANUC(可搭配SIEMENS)
其他说明	«规格若有改，恕不另行通知»
