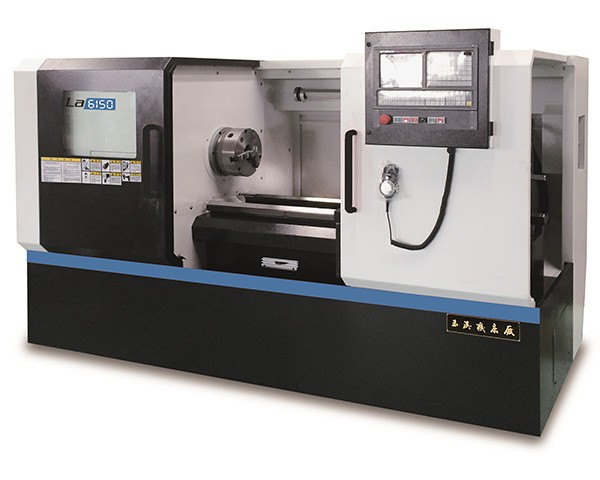

La6150经济型数控车床是我厂经济型系列数控产品之一。针对零件加工对该规格数控机床需求,对主轴结构进行专门针对性开发、设计、制造,主轴具备较高的切削特性(最大扭矩763Nm),能很好提供切削动力,结合转速段合理的自动换挡机构,使得该机型具有整机精度稳定性好、刚性强、主轴单元热变形小、热稳定性佳、精度保持性好的优良特性。能在该机床上实现粗、半精、精加工,极大提高设备利用率和效率。
本机床是两座标(纵向Z、横向X)连续控制卧式数控车床,对于轴类、盘类零件的加工有较高的加工性能,适用于批量大、加工精度高、尺寸一致性要求较高的零件加工,特别适合军工、航天、汽车、模具、仪器仪表等机械加工行业,对零件进行高效、大批量、高精度的加工。是一种高效率、高精度、高质量、高效益、低成本机床。
机床采用机、电、液一体化结构,整机布局紧凑合理,其高转速、高精度和高刚性,为用户在使用中提供了高效率和高可靠性,关键的外购件都进行招标采购,选用知名厂家的产品,保证机床的精度和可靠性。整机采用封闭式全防护结构,符合人机工程学的原理,宜人性好,便于操作, 有利于安全生产和减少对生产作业环境的污染。
机床配有多点定量自动润滑系统,能有效减少热变形的影响,保证加工精度。
本机床可配备国产GSK/HNC/KND数控系统及进口FANUC/SIEMENS/MITSUBISHI等数控系统,具有可靠的控制性。
主要技术参数
项 目 | 单位 | 数 据 | |
床身最大回转直径 | mm | 500 | |
最大工件长度 | mm | 750/1000/1500/2000 | |
最大车削直径 | 盘类 | mm | 500 |
轴类 | mm | 260 | |
最大加工长度(两顶) | 750 | mm | 670 |
1000 | mm | 920 | |
1500 | mm | 1420 | |
滑板上最大回转直径 | mm | 280 | |
Z向导轨跨距 | mm | 390 | |
X向导轨跨距 | mm | 210 | |
X轴行程 | mm | 290 | |
Z轴行程 | mm | 550/800/1300/1800 | |
X/Z快移速度 | mm/min | 4(半径)/8 | |
X轴伺服电机扭矩 | Nm | 6(GSK980TDc系统,高精伺服) | |
5(GSK980TC3系统,原配伺服) | |||
Z轴伺服电机扭矩 | Nm | 10(床身1500以上15Nm)(GSK980TDc系统,高精伺服) | |
7.5(GSK980TC3系统,原配伺服) | |||
主轴转速范围 (自动换挡) |
低速 | rpm | 25-250 |
中速 | rpm | 70-700 | |
高速 | rpm | 176-2000(极限转速) | |
主轴最大连续输出扭矩 | Nm | 763 | |
主轴最大输出扭矩(15分钟) | Nm | 953 | |
主轴头形式 | type | D-8 | |
主轴通孔直径及内孔锥度 | type | ?78mm | |
?90mm 1:20 | |||
手动卡盘及过孔 | mm | 200/65 | |
主轴电机功率 | kw | 7.5变频 | |
电动刀架形式 | type | 4工位立式(选配6工位卧式) | |
刀具规格 | mm | 25x25 | |
尾座套筒直径 | mm | ?75 | |
尾座套筒孔锥度 | mm | MT-#5 | |
加工精度 | mm | IT6 | |
重复定位精度 | mm | X轴:0.012;Z轴:0.016 | |
粗糙度 | um | Ra≤1.6 | |
机械尺寸 | m | 2.4(2.64/2.9/3.4)x1.6x1.7 | |
包装外形尺寸 | m | 2.6(2.7/3.2/3.6)2.7x1.9x2.1 | |
净重(约) | t | 2.3/2.4/2.6/3.1 |
