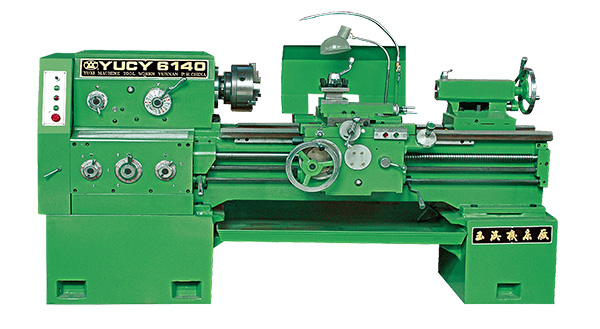

YUCY-61(2)40(B)系列普通车床它具有较广泛的工艺性能,适用于一般机械制造业的单件、小批生产车间、各行业的工具制造部门、机器设备修理部门和试验室,它能对黑色金属、有色金属、非金属工件的内外圆柱、圆锥以及其它形式的回转表面进行粗、精加工;能车削各种常用公制、英制、模数、径节螺纹及多头螺纹;能进行钻孔、铰孔和油槽的拉削等加工工作。
1、机床采用有限元法设计,从理论上对机床的总体布局和关键结构进行分析和计算,机床有刚性高、热变形小、主轴温升低、振动小、承受切削扭矩大,能适应强力切削的特点;使机床的设计理念达到国际先进水平。
2、机床的关键外购件如主轴轴承、卡盘、电机等选用国内知名厂家产品,从而使机床具有高的可靠性。
3、先进的结构设计加上完善的工艺措施,确保机床有高的加工精度和长期的精度保持性,机床加工工件一致性好,可稳定达到IT6~ IT7级精度,加工表面粗糙度可达到Ra2.5um(机床精车试件时,其圆度误差不大于0.01mm,圆柱度误差在100mm测量长度上不大于0.01mm,表面粗糙度(Ra)不大于3.2mm;精车螺纹试件的精度在300mm长度上的螺距误差不大于0.06mm) 。
4、机床的床身、床头箱、床鞍、台尾等关键零件的加工均采用先进的设备进行加工。一流的加工设备,保证了机床零件高的加工精度,是确保机床各项技术性能的重要措施。
5、机床采用机电一体化设计,整体布局紧凑合理、操作方便宜人,便于维修。
6、机床采用模块化设计,机床可以根据用户的要求提供多种配置
(如:不同的刀架、台尾、系统等配置)。并可提供特殊的卡具和刀具,以满足用户各种零件加工的需要。
机床主要技术参数
项 目 | 单 位 | 规 格 | 备 注 | |
床身上最大回转直径 | mm | Ф400 | ||
两顶尖距 | mm | 750 | 750机床 | |
1000 | 1000机床 | |||
1500 | 1500机床 | |||
2000 | 2000机床 | |||
3000 | 3000机床 | |||
最大切削直径 | mm | 400 | ||
滑板上最大回转直径 | mm | 220 | ||
马鞍内最大回转直径 | mm | 630 | YUCY6240(B) | |
马鞍有效长度 | mm | 240 | YUCY6240(B) | |
主轴端部型式及代号 | C6 | YUCY61(2)40 | ||
D8 | YUCY61(2)40B | |||
主轴前端孔锥度 | 莫氏6号 | YUCY61(2)40 | ||
公制90号(1:20) | YUCY61(2)40B | |||
主轴孔直径 | mm | Ф52 | YUCY61(2)40 | |
Ф82 | YUCY61(2)40B | |||
最大通过棒料直径 | mm | Ф50 | YUCY61(2)40 | |
Ф80 | YUCY61(2)40B | |||
主轴转速范围 | r/min | 9~1600 |
|
|
许用最大切削力(Pz) | N | 13700 | ||
许用最大进给力(Px) | N | 3400 | ||
主轴转速级数 | 24级 | |||
标准卡盘 | inch | K11 250 | ||
纵向丝杆螺距 | mm | 12 | ||
横向丝杆螺距 | mm | 5 | ||
基本进给量范围 | mm/r | 0.063~2.52 | 纵向65种 | |
0.027~1.07 | 横向65种 | |||
加大进给量范围 | mm/r | 2.86~6.43 | 纵向15种 | |
1.21~2.73 | 横向15种 | |||
缩小进给量范围 | mm/r | 0.028~0.056 | 纵向13种 | |
0.012~0.026 | 横向13种 | |||
横向快移速度 | m/min | 1.9 | 50Hz | |
纵向快移速度 | m/min | 4.5 | 50Hz | |
公制螺纹范围及种数 | mm | 0.5~224 mm | 48种 | |
英制螺纹范围及种数 | tpi | 72~1/8 t/in | 48种 | |
模数螺纹范围及种数 | mm | 0.5~112 m | 42种 | |
径节螺纹范围及种数 | Dp | 56~1/4 Dp | 45种 | |
刀具支承面至主轴中心线的垂直距离 | mm | 28 | ||
允许最大刀具截面 | mm | 25mm×25mm | ||
中刀架回转角刻度值 | ±90° | |||
上刀架最大行程 | mm | 145 | ||
下刀架横向最大行程 | mm | 320 | ||
尾座套筒直径 | mm | 75 | ||
尾座套筒行程 | mm | 150 | ||
尾座主轴锥孔锥度 | 莫氏 | 莫氏5号 | ||
尾座横向移动量 | mm | ±15 | ||
主电机 | kW | 7.5 | 选配11或15 | |
快速移动电机 | 功率 | kW | 0.25 | |
型号 | A02S5634 | |||
冷却电泵 | 功率 | kW | 0.06 | |
型号 | AOB-25 | |||
流量 | L/min | 25 | ||
机床重量 | 净 重 | kg | 1975 | 顶尖距750 |
kg | 2050 | 顶尖距1000 | ||
kg | 2250 | 顶尖距1500 | ||
kg | 2450 | 顶尖距2000 | ||
kg | 顶尖距3000 | |||
中心高(距床身底面) | mm | 1285 | ||
机床 外型 |
长×宽×高 | mm | 2375×1043×1275 | 顶尖距750 |
2625×1043×1275 | 顶尖距1000 | |||
3125×1043×1275 | 顶尖距1500 | |||
3625×1043×1275 | 顶尖距2000 | |||
4625×1043×1275 | 顶尖距3000 | |||
总 电 源 |
电 压 | V | AC380 | |
电压波动范围 | -15~+10% | |||
频 率 | Hz | 50±2 | ||
总电源容量 | kVA | 10 |
